Řiditelný LED modul 4x SMD 5050 WS2801
Kód: WLM-5050-4-WS2801-12V-IP65Detailní popis produktu

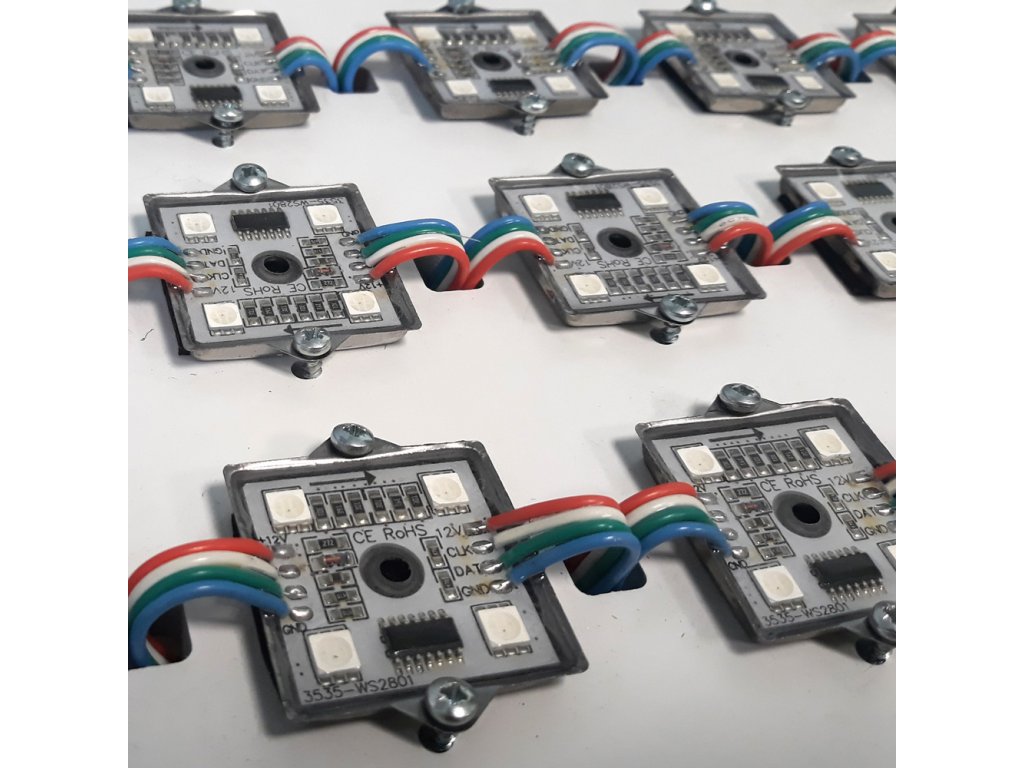

LED modul je osazený čtyřmi RGB SMD 5050 a speciálním IC čipem standardu WS2801, který propůjčuje LED modulu oproti běžnému RGB možnost každý LED modul individuálně řídit. Díky této schopnosti je možné vytvářet poutavá barevně dynamická schémata nebo do rastru promítat libovolný pohybující se obraz. Všechny 4LEDky na jednom modulu jsou považovány za jeden pixel, tzn. řídíte jeden celý modul, nikoliv každou LED v rámci modulu. LED moduly jsou navzájem propojeny 4-žilovým kabelem +12VDC, GND (zem), DAT (data), CLK (hodiny).
Programování LED modulů se provádí například v programu LED Edit, který je volně dostupný nebo v jiných programech podporujících standard WS2801 jako například MADRIX. Po vytvoření animace v programu LED Edit se výsledný program uloží na běžnou SD kartu naformátovanou ve formátu "FAT". Karta se poté vloží do řídící jednotky a po zapnutí ihned promítá animaci nebo více uložených animací postupně.
Obdobou tohoto LED modulu je také řiditelný 3LED RGB 5050 LED modul rovněž s čipem WS2801.
Čím lze řídit programovatelné LED moduly
Možností volby řízení je několikero. Důležité je si vždy ověřit, že dané řídící zařízení umí ovládat použitý IC čip - v tomto případě WS2801.
- Lze použít například řídící jednotku (SD controller) T-1000S nebo K-1000G
- DMX decoder
- systémy jako Artnet nebo Arduino
Doplňkové parametry
Kategorie: | LED moduly pro reklamu |
---|---|
Vstupní napětí: | DC12V-24V |
Typ IC: | WS2801 |
Rozměry: | 36 x 36 mm |
IP krytí: | IP65 |
Příkon: | 1.44W |
Max. množství v sérii: | 120 ks |
Úhel vyzařování: | 120 ° |
Typ kabelu: | 4pin 20AWG |
